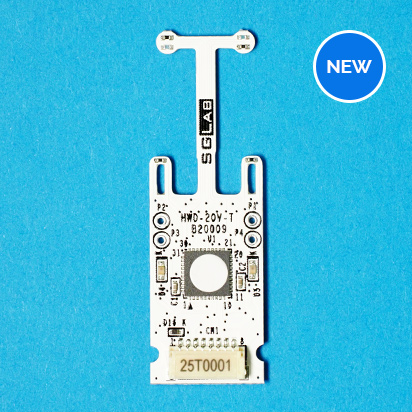

3D風向センサモジュール(垂直設置型)
HWD-20V-ONE-T

特許第6413179号

センサデバイスの特徴

  • 方位だけでなく俯角も計測可能な、3 軸(3 次元:X 軸、Y 軸、Z 軸)風向センサ。
  • 風向は、風速1.0 m/s.以下の環境で測定精度を得られます。
  • 3D風向値と風速測定値を同時に計測可能。
  • 独自開発のプローブ構造で、俯角計測精度も良好に計測可能(PAT.P)。
  • 従来品に比べ、風速計測値の計測精度が向上。
  • 風速値は、0~10m/s.の範囲で利用可能。
  • 風向値は、方位+俯角のパターンと、3 軸ベクトル値の2 方式で出力可能。
  • 設定値は内蔵FlashROM に記録されます。電源投入度に再設定する必要はありません。
  • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2 種類を搭載。
  • 周期的な計測値自動出力も可能。

主な特徴:3次元風向検出ができる

3軸の風の方向を検出可能

X, Y, Zの各軸の風の強さを計測し、その値から方位と俯角を算出します。
微風速が計測できる3次元風向計は、超音波式がありますが、およそ30cm四方の大きさがあります。
それに比べて本品の占有容積は、0.1%以下。
非常にコンパクトかつ軽量で、部屋内の設置も容易です。

主な特徴:風速も同時に計測可能

HWSシリーズ並みの低指向性

従来品(HWD-17H-ONE)は、指向性誤差が大きく、風速の同時計測は実用レベルに達していませんでした。
HWD-20V-ONE-Tは、風速の指向性誤差も少なく、HWSシリーズ並みの低指向性を持ちます。

※左記の図は、計測値の一例です。保証値ではありません。

アプリケーション

  • エアコン機器内、空調システムの流量制御/流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

外形図

仕様

型式HWD-20V-ONE-T
方式熱型 検出方式(ヒートプローブ式)
測定範囲風向:
 方位:0~360°(計測値の表記は、-180~180°の値を取ります)
 俯角:-90~90° (0.00~1.00m/sec.の風速域)
風速:0~10m/s.
指向性誤差T.B.D.
応答性T.B.D.
電源入力3.5~5V の安定化電源
消費電力T.B.D. (【参考値】 200mW 以下※1)
計測値出力シリアル通信
 出力項目:風向計測値(方位、ベクトル)、風速計測値、気温計測値(気温は参考値)
 ボーレート:9.6~38.4kbps/ストップビットなし/パリティなし/フロー制御なし。
 送信モード:定期的送信モードと、コマンドによる双方向通信モードを利用可能。
 信号レベル:3.3V CMOS レベル。
使用環境0~50℃ 20~90%RH
結露および水滴付着の無き事
大きさ15mm×46.5mm×7mm
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1:ヒータ消費電力を削減し消費電力を下げる事ができます。
分解能に影響します。生産時オプション。

HWD-20V-ONE-T 仕様書

3D風向センサモジュール(水平設置型)
HWD-17H-ONE

特許第6413179号

センサデバイスの特徴

  • 小型・軽量・高耐久性で、計測から演算部分までをワンパッケージ化。
  • 風速1.0 m/s.以下の環境で測定可能。
  • 風向測定値を出力。
  • 風向値は、方位+俯角のパターンと、3軸ベクトル値の2方式で出力可能。
  • 設定値は内蔵FlashROMに記録されます。電源投入度に再設定する必要はありません。
  • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
  • アナログ出力での風速値出力も可能(オプション)。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
  • 周期的な計測値自動出力も可能。

主な特徴:3次元風向検出ができる

3軸の風の方向を検出可能

X, Y, Zの各軸の風の強さを計測し、その値から方位と俯角を算出します。
微風速が計測できる3次元風向計は、超音波式がありますが、およそ30cm四方の大きさがあります。
それに比べて本品の占有容積は、0.1%以下。
非常にコンパクトかつ軽量で、部屋内の設置も容易です。

アプリケーション

  • エアコン機器内、空調システムの流量制御/流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

外形図

仕様

型式HWS-17H-ONE
方式熱型 検出方式(ヒートプローブ式)
測定範囲風向:
 方位:0~360°(計測値の表記は、-180~180°の値を取ります)
 俯角:-90~90° (0.00~1.00m/sec.の風速域)
風速:0~10m/s.
指向性誤差T.B.D.
応答性T.B.D.
電源入力3.5~5V の安定化電源
消費電力【参考値】 200mW 以下※1
計測値出力シリアル通信
 出力項目:風向計測値(方位、ベクトル)、風速計測値、気温計測値
 ボーレート:9.6~38.4kbps/ストップビットなし/パリティなし/フロー制御なし。
 送信モード:定期的送信モードと、コマンドによる双方向通信モードを利用可能。
 信号レベル:3.3V CMOS レベル。
使用環境0~50℃ 20~90%RH
結露および水滴付着の無き事
大きさ15mm×51mm×7mm
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1:ヒータ消費電力を削減し消費電力を下げる事ができます。分解能に影響します。
※2:オプションです。

HWS-17H-ONE 取扱説明書

HWS-17H-ONE 仕様書

風向センサモジュール デモムービー

2D風向センサモジュール(垂直設置型)
HWD-X16V-ONE

特許第6413179号

センサデバイスの特徴

  • 風向方位の計測が可能な、2 軸(X 軸、Y 軸)風向センサ。
  • 縦置き型の設置タイプになります。
  • 風向は、風速1.0 m/s.以下の環境で測定精度が得られます。
  • 風向値と風速測定値を同時に計測可能。
  • 風速値は、0~10m/s.の範囲で利用可能。
  • 風向値は、方位パターンと、2 軸ベクトル値の2 方式で出力可能。
  • 設定値は内蔵FlashROM に記録されます。電源投入度に再設定する必要はありません。
  • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2 種類を搭載。
  • 周期的な計測値自動出力も可能。

アプリケーション

  • エアコン機器内、空調システムの流量制御/流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

外形図

仕様

型式HWD-X16V-ONE
方式熱型 検出方式(ヒートプローブ式)
測定範囲風向:方位:0~360°(0.00~1.00m/sec.の風速域)
風速:0~10m/s.
指向性誤差T.B.D.
応答性T.B.D.
電源入力3.5~5V の安定化電源
消費電力T.B.D. (【参考値】 200mW 以下※1)
計測値出力シリアル通信
 出力項目:風向計測値(方位、ベクトル)、風速計測値、気温計測値
 ボーレート:9.6~38.4kbps/ストップビットなし/パリティなし/フロー制御なし。
 送信モード:定期的送信モードと、コマンドによる双方向通信モードを利用可能。
 信号レベル:3.3V CMOS レベル
使用環境0~50℃ 20~90%RH
結露および水滴付着の無き事
大きさ15mm×38mm×7mm
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1:ヒータ消費電力を削減し消費電力を下げる事ができます。
分解能に影響します。生産時オプション。

HWD-X16V-ONE 仕様書
