SENSOR DEVICE

SENSOR DEVICEセンサデバイス

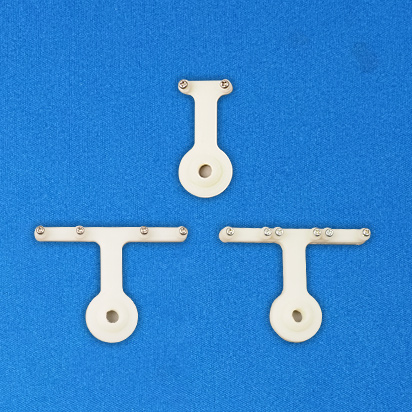

2D風向センサモジュール(垂直設置型)
HWD-18V-ONE

特許第6413179号

センサデバイスの特徴

    • 方位と風速を計測可能な、2軸(2次元:X 軸、Y 軸)風向センサ。
    • 縦置き型の設置タイプになります。
    • 風向は、風速1.0 m/s.以下の環境で測定精度を得られます。
    • 従来品に比べ、風速計測値の計測精度が向上。
    • 風速値は、0~10m/s.の範囲で利用可能。
    • 風向値は、方位と、2軸ベクトル値の2方式で出力可能。
    • 設定値は内蔵FlashROM に記録されます。電源投入度に再設定する必要はありません。
    • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
    • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
    • 周期的な計測値自動出力も可能。

アプリケーション

    • エアコン機器内、空調システムの流量制御/流向制御・モニタ用センサとして
    • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
    • データセンタの空調管理用として
    • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
    • クリーンルームや感染症対策、分煙等のエアフローの把握として
    • 空調機器やエアリークの動作把握に
    • 工場など、ワークへの気流影響把握に
    • その他、風の把握をしたいアプリケーションに

外形図

仕様

型式HWD-18V-ONE
方式熱型 検出方式(ヒートプローブ式)
測定範囲風向:方位:0~360°(計測値の表記は、-180~180°の値を取ります)
(0.00~1.00m/sec.の風速域)
風速:0~10m/s.
指向性誤差風速: ±8% (代表値)
応答性風向: およそ3 秒(代表値)
風速: およそ15 秒(代表値、0→5m/s. のT90 の値)
電源入力3.5~5V の安定化電源 または
3.3V±1% の安定化電源※1
消費電力3.3V 供給時: 220mW(代表値)
5V 供給時: 330mW(代表値)
計測値出力シリアル通信
 出力項目:風向計測値(方位、ベクトル)、風速計測値、気温計測値(気温は参考値)
 ボーレート:9.6~38.4kbps/ストップビットなし/パリティなし/フロー制御なし。
 送信モード:定期的送信モードと、コマンドによる双方向通信モードを利用可能。
 信号レベル:3.3V CMOS レベル
使用環境0~50℃ 20~90%RH
結露および水滴付着の無き事
大きさ・重さ15mm×45mm×7mm 約1.5g
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1・・計測精度に影響が出る場合があります。

HWD-18V-ONE 仕様書

HWD-18V-ONE 取扱説明書
