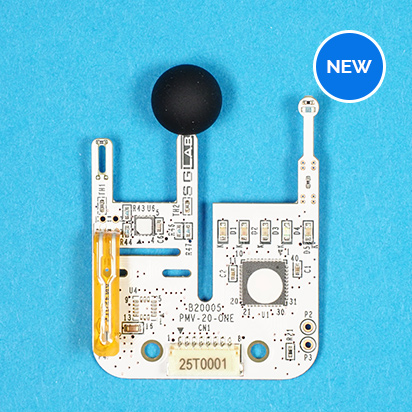

快適性センサモジュール(一体型)
PMV-20-ONE

特許第6332932号

センサデバイスの特徴

  • 小型、軽量で、演算・補正済みデジタル値を提供します。
  • 温度、湿度、風速、輻射熱を計測し、PMV やWBGT 等の指標数値を算出します。
  • 従来品(PMV-X17A-ONE)に比べて、風速計測値の精度を向上させたほか、気温測定誤差と気温応答性を改善しました。
  • 風速は、0.0~20.0 m/s.の測定範囲。
  • 150mm 黒球換算値を出力。
  • 設定値は内蔵メモリに記録されます。電源投入度に再設定する必要はありません。
  • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2 種類を搭載。

主な特徴:様々な値を算出し提供します

実センサから、演算で算出可能な値を複数計算し、提供します。
黒球は10mm球を使用しており、JIS規格の標準黒球15cm球に対して、1%程度の占有容積の小型検出部です。
従来は設置が困難だった場所への設置が可能です。
他社製品に比べて、小型で低コストです。

アプリケーション

  • 空調機などHVAC機器や空調システムの評価用に
  • 建築物内の居住環境の適性評価に
  • HAVCの計測制御システムのセンサとして
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • 工事現場や工場での、作業員の健康管理に
  • 運動環境の適正把握に
  • その他、快適性の把握や熱中症予防のアプリケーションに

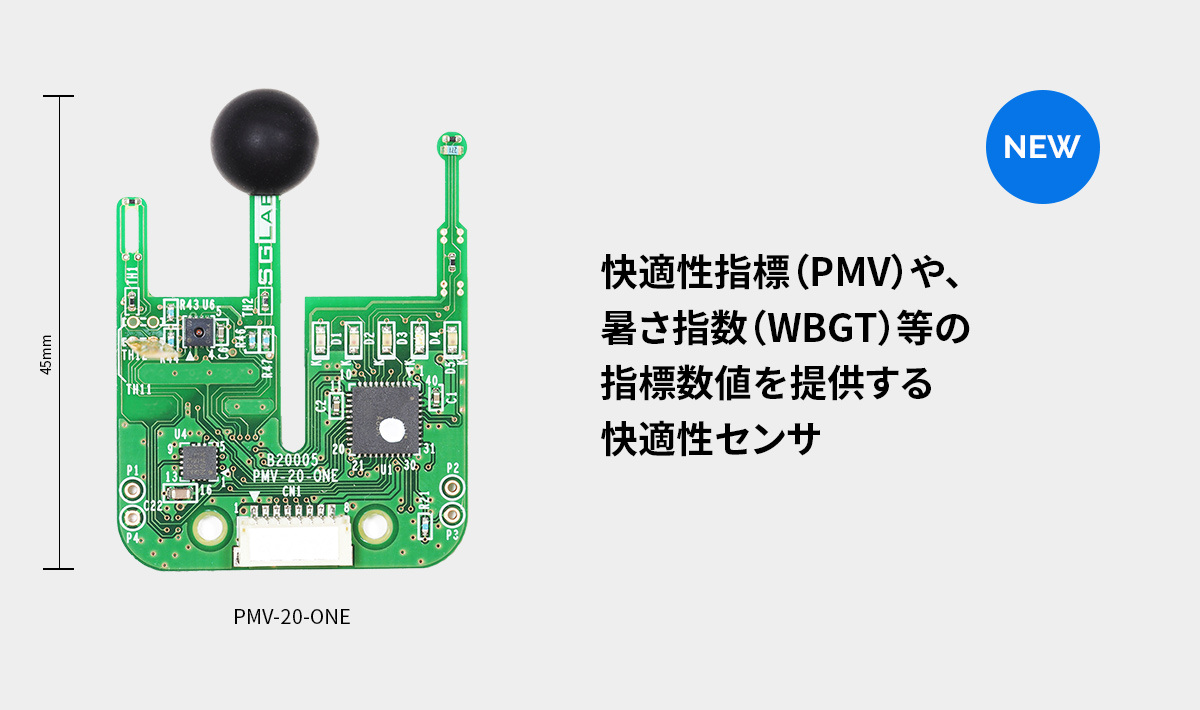

外形図

仕様

型式PMV-20-ONE
方式気温検出:サーミスタ
湿度検出:静電容量式
風速検出:熱型 風速検出方式(ヒートプローブ式)
輻射熱検出:小型黒球(温度検出はサーミスタによる)
測定範囲気温:-20~100℃
湿度:0~100%RH
風速:0.00~20.00m/sec.
輻射熱:-20~100℃
演算算出値絶対湿度:気温、湿度から算出 (g/kg)
露点温度:絶対湿度から算出 (℃)
湿球温度:気温、湿度、風速から算出 (℃)
PMV:気温、湿度、風速、輻射熱、着衣量、活動量から算出
※着衣量と活動量は、モジュールに設定して算出させます。
WBGT:気温、湿球温度、輻射熱から算出 (℃) 屋内向け、屋外向けの両方を算出
指向性誤差
(風速)
T.B.D.
応答性T.B.D.
電源入力3.5~5V の安定化電源
消費電力T.B.D.
計測値出力シリアル通信、アナログ電圧出力
・シリアル通信
 出力項目:風速計測値、気温計測値
 ボーレート:9.6~38.4kbps/ストップビットなし/パリティなし/フロー制御なし。
 送信モード:定期的送信モードと、コマンドによる双方向通信モードを利用可能。
 信号レベル:3.3V CMOS レベル
・アナログ電圧出力
 出力信号:0.15-3.15V 出力
 出力レンジ:任意に設定可能
使用環境0~50℃ 20~90%RH
結露および水滴付着の無き事
大きさ32mm×45mm×10mm
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※WBGTは、JIS B7922 クラス1.5相当の計測能力を持ちますが、黒球サイズが規格外となります。
