センサLANアダプタユニット
SensorWLAN / SensorWiFi

SensorWiFiは開発中です

※本品は開発中の品です。予告なく仕様が変更される場合があります。
※写真は試作品です。最終製品と異なる場合があります。
※商品化に見合わないと判断された場合は、市販化されない場合があります。

SensorWLAN / SensorWiFiの特徴

PMVや3D風向センサなどをLAN経由でPCなどと接続できるようになります。

SensorWLANは、EthernetかWiFiの両方のインターフェースを備え、どちらかのLAN接続を選択できる二刀流通信ユニットです。

SensorWiFiは、無線LANのWiFi接続しか対応していない代わりに、2本のセンサを接続できます。

SensorWLAN / SensorWiFiの詳しい情報は下記ページよりご確認下さい。

SensorWLAN / SensorWiFi 詳しくはこちら

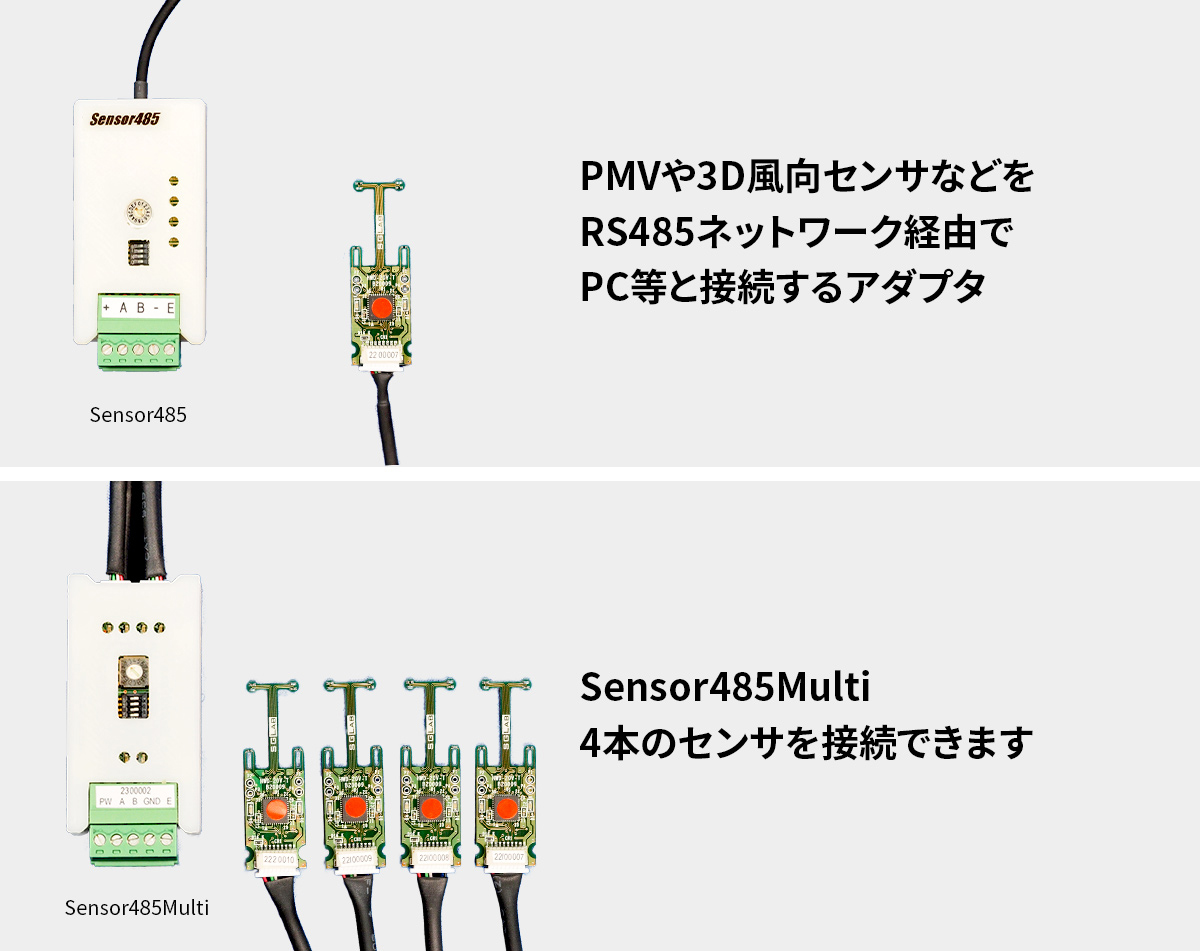

センサRS485アダプタユニット
Sensor485 / Sensor485Multi

Sensor485Multiは開発中です
※本品は開発中の品です。予告なく仕様が変更される場合があります。
※写真は試作品です。最終製品と異なる場合があります。
※商品化に見合わないと判断された場合は、市販化されない場合があります。

Sensor485/Sensor485Multiの特徴

PMVや3D風向センサなどをRS485ネットワーク経由でPC等と接続できるようになります。

“Sensor485”は、センサ1台を接続できますが、センサを固定するセンサホルダを付けられます。。

“Sensor485Multi”は、4本のセンサを接続できます。

いずれのユニットも、電源と通信を伝送できる、4芯線ケーブルを用い、一筆書きで接続できます。また、総延長500mまで引き回し可能です

※電源電圧が低下する場合は、センサの近くに別途電源ユニットを置く必要があります。

アプリケーション

    • エアコン機器内、空調システムの流量制御/流向制御やモニタセンサとして
    • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
    • データセンタの空調管理用として
    • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
    • クリーンルームや感染症対策、分煙等のエアフローの把握として
    • 空調機器やエアリークの動作把握に
    • 工場など、労働環境のモニタリングに
    • 熱中症予防のモニタリングに
    • その他、風や温熱環境の把握をしたいアプリケーションに

仕様

型式Sensor485Sensor485Multi
通信方式RS485 半二重通信RS485 半二重通信
ボーレート38,400bps38,400bps
ネットワーク接続数31ノード/ネット ※ホストを含まず。255ノード/ネット ※ホストを含まず。電気的理論値。
ネットワーク設定DIP-SWおよびロータリースイッチDIP-SWおよびロータリースイッチ
接続センサ数1(SG-Labセンサに限る)4(SG-Labセンサに限る)
電源端子台へ入力5V~12V端子台へ入力 5V
大きさ32mm×60mm×20mm
本体のみ。センサ含まず。センサホルダ含まず。
32mm×60mm×20mm
本体のみ。センサ含まず。
取付穴背面に、1/4インチネジ1か所背面に、1/4インチネジ1か所
補足※1/4インチネジは、カメラ用三脚に一般的に用いられている、カメラ固定用ネジのサイズになります。

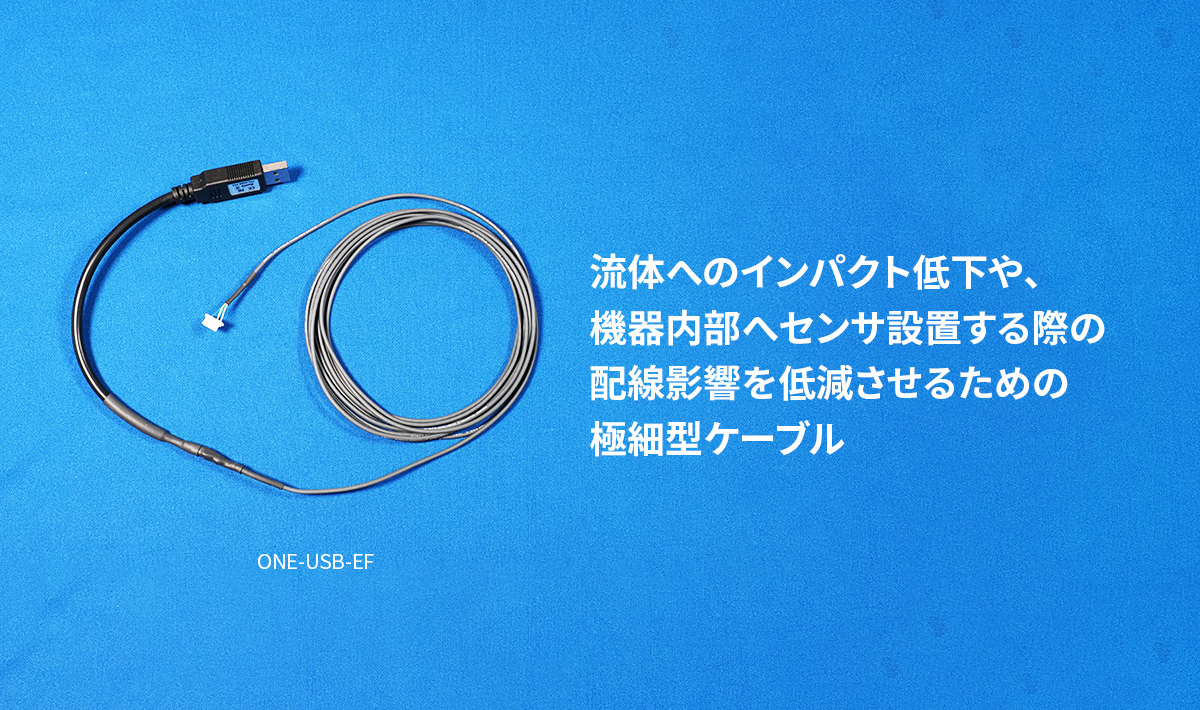

極細型USB接続ケーブル
ONE-USB-EF

ケーブルの特徴

流体へのインパクト低下や、機器内部へセンサ設置する際の配線影響を低減させるための、極細型ケーブル。

その細さ、わずか2mm

細い線ですが、最長15mまで製作可能。

センサで捉えた細かな現象を、デジタル情報のまま得る事が出来ます。

標準ラインナップ

  • ONE-USB-EF03 : 長さ3m
  • ONE-USB-EF05 : 長さ5m
  • ONE-USB-EF10 : 長さ10m
  • ONE-USB-EF15 : 長さ15m

※標準品以外の長さをご希望の場合は、別途お問合せ下さい。
※本品は、細いケーブルを用いているため、破損防止のため専用のケーブルリールに巻いた状態で供給致します。

外形図

ONE-USB-EF 仕様書

ONEシリーズセンサ用パーツ
ONE-HL

パーツの特徴

HWSシリーズ、HWDシリーズ、PMVシリーズ、BGTシリーズを取り付ける事が出来ます。

ONE-HL1はセンサ1個を、ONE-HL2はセンサ2個を、ONE-HL3はセンサ3個を取り付ける事が出来ます。

※PMVセンサを取り付けた場合、ONE-HL3への取り付け可能センサ総計2個までとなります。

使用例

取付イメージ

外形図

ONEシリーズセンサ用USBケーブル
ONE-USB

ケーブルの特徴

  • PCなどUSBホスト機器への接続に
  • USB-シリアル機能搭載
  • ケーブル長約1800mm

外形図

ONE-USB 仕様書

ONEシリーズセンサ用接続ハーネス
ONE-CN

ケーブルの特徴

  • 組込み機器などとの接続に
  • 片側バラ線仕様
  • ケーブル長200mm

外形図

ONE-USB 仕様書
