風速センサモジュール(一体型)
HWS-19-ONE

特許第6332932号

特許第6846025号

センサデバイスの特徴

  • 小型・軽量・高耐久性
  • 0.0~20.0 m/s.の測定範囲。
  • 風速測定値と気温測定値を出力。
  • 改良されたプローブ形状によって、従来品よりも指向性誤差を低下。
  • 設定値は内蔵FlashROMに記録されます。電源投入度に再設定する必要はありません。
  • 計測値などの授受は、シリアル信号出力で出力可能。最大通信速度は38,400bps。
  • アナログ出力での風速値出力も可能。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
  • 周期的な計測値自動出力も可能。周期は0.25秒~10秒周期の間で設定可能。
  • 動作の安定化を向上させる、外付WDT(ウォッチドックタイマ)を搭載。

主な特徴:指向性が少ない

指向性誤差とは

左の図は、どの方向からの風をどの程度検知できるかを表した、“指向性”を表した図です。 「理想」は、どの角度からの風も、同じように感度を持つ「指向性の少ない」センサになり、赤のラインの特性になります。 安価な熱式風速センサの多くは、計測対象の流れ方向が決まっています。 “指向性プローブ例“の様に、正面からの流れは正確に測れるものの、角度がずれると、計測値が低くなる特性を持っています。 住環境や自然環境下など、流れ方向が不定の場所での計測には、指向性の少ないセンサが求められます。

水平方位の指向性

HWS-19-ONEは、どの方向からの風に対しても、ある程度の誤差範囲で検出可能な能力を持っています。
HWS-16-ONEに比べて、5%ほど指向性誤差が低減されています。

※左記の図は5m/s.時の計測値の一例です。保証値ではありません。

簡易風向検出機能

簡易風向検出機能を搭載

HWS-19-ONEには、簡易風向検出機能が備わっています。1軸の風向検出機能を備えており、風がセンサの表側から吹いているのか、裏側から吹いているのかが判るようになっています。

アプリケーション

  • エアコン機器内、空調システムの流量制御/流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

風速センサモジュール デモムービー

活用事例

HWS-19-ONEを実際に活用した事例が下記ページにて紹介されています。
是非御一読下さい。

■国立極地研究所

「超軽量風速計でドローンによる風速計測を実現 ~安全飛行と気象観測に貢献~」
https://www.nipr.ac.jp/info/notice/20221114.html

■国立極地研究所 観測隊ブログ

「雲の直接観測」
https://nipr-blog.nipr.ac.jp/jare/20230107post-318.html


■Drones 2022, 6(10), 289
「Wind Speed Measurement by an Inexpensive and Lightweight Thermal Anemometer on a Small UAV 」
https://www.mdpi.com/2504-446X/6/10/289

外形図

仕様

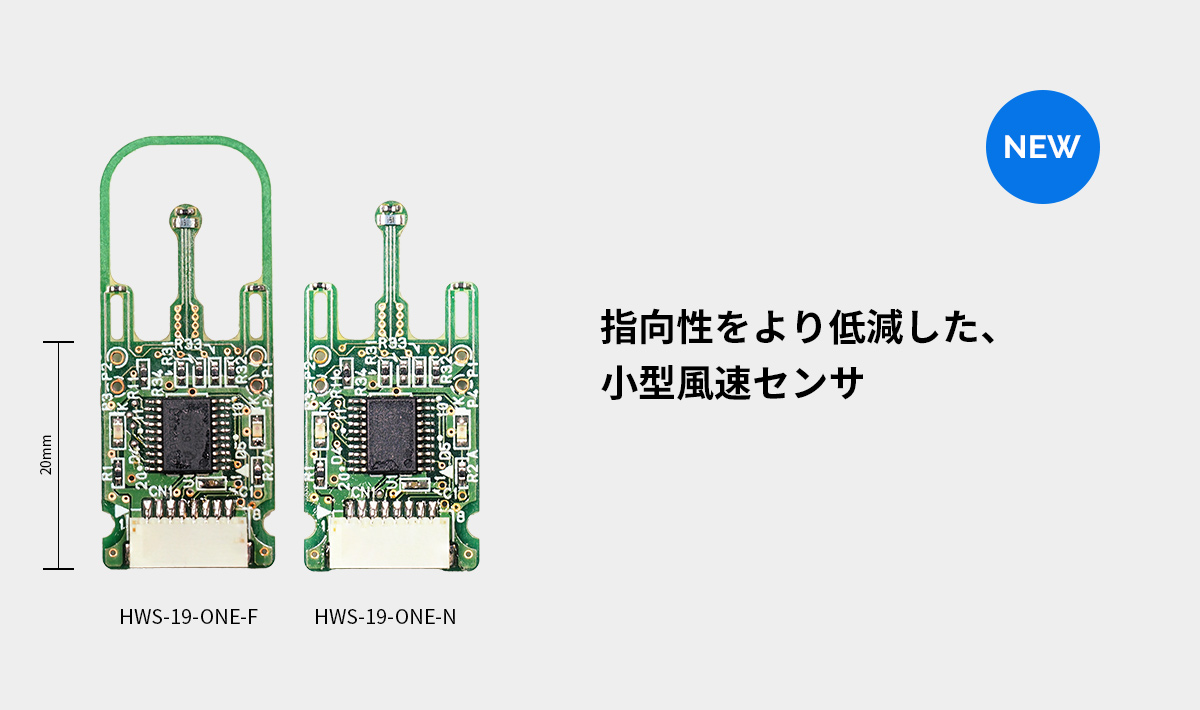

型式HWS-19-ONE-N (標準型)
HWS-19-ONE-F (ガード付)
方式熱型 風速検出方式(ヒートプローブ式)
測定範囲0.00~20.00m/sec.
指向性誤差T.B.D. (参考:±10%)
応答性T.B.D. (参考: T90 15 秒)
電源入力3.5~5V の安定化電源
消費電力T.B.D. (【参考値】 150mW 以下※1)
保護回路サージアブソーバ(通信回路)
外付ウォッチドックタイマ(オプション)
計測値出力シリアル通信、アナログ電圧出力
・シリアル通信
 出力項目:風速計測値、気温計測値
 ボーレート:9.6~38.4kbps/ストップビットなし/パリティなし/フロー制御なし。
 送信モード:定期的送信モードと、コマンドによる双方向通信モードを利用可能。
 信号レベル:3.3V CMOS レベル
・アナログ電圧出力※2
 出力信号:0.15-3.15V 出力
 出力レンジ:任意に設定可能
使用環境0~50℃ 20~90%RH
結露および水滴付着の無き事
大きさ15mm×32mm×7mm (HWS-19-ONE-N)
15mm×38mm×7mm (HWS-19-ONE-F)
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1 ヒータ消費電力を削減し消費電力を下げる事ができます。
分解能に影響します。生産オプションになります。
※2 オプションです。

HWS-19-ONE 仕様書

HWS-19-ONE 取扱説明書
