SENSOR DEVICE

SENSOR DEVICEセンサデバイス

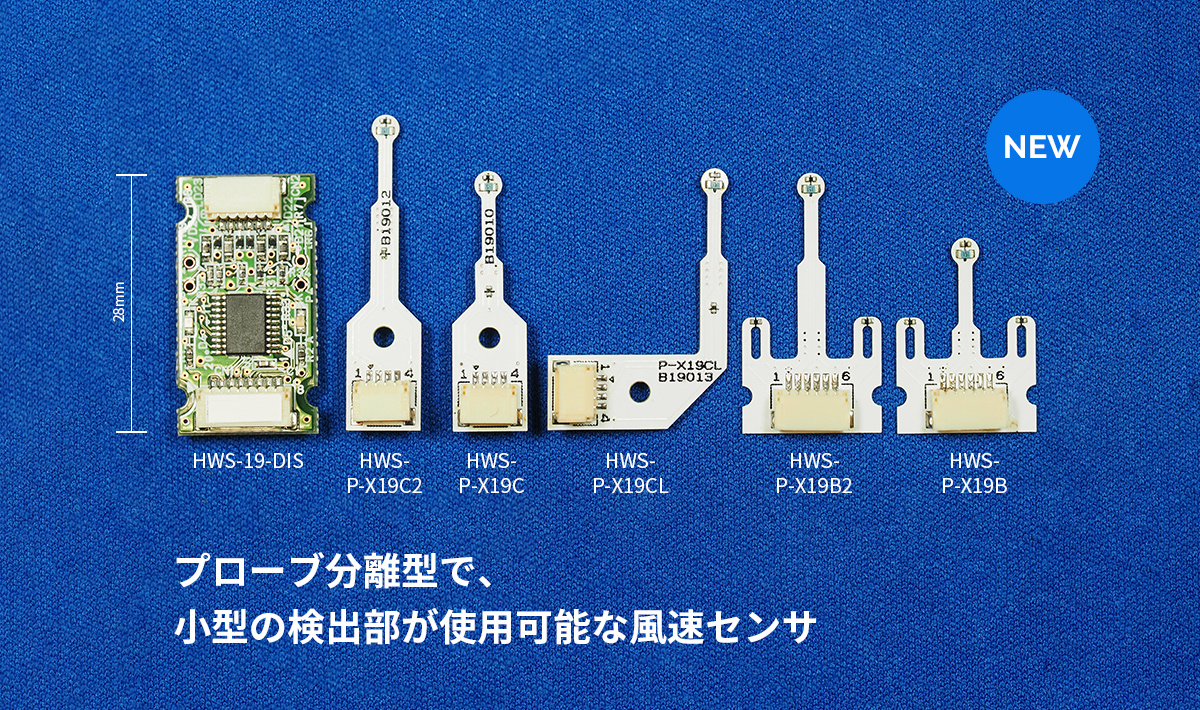

風速センサモジュール(プローブ分離型)
HWS-19-DIS

特許第6332932号

特許第6846025号

センサデバイスの特徴

  • 0.0~20.0 m/s.の測定範囲(プローブにより、測定範囲は異なります)。
  • 風速測定値と気温測定値を出力。
  • プローブ分離型のため、流体に影響が少ない小型検出部を使用可能です。
  • 複数種のプローブから、目的にあった検出部を選択できます。
  • 設定値は内蔵FlashROMに記録。起動の度に再設定する必要はありません。
  • 計測値などの情報は、シリアル信号で出力可能。最大通信速度38,400bps。
  • アナログ出力での風速値出力も可能。
  • 計測値のみを取得できる簡易コマンドと、様々な状態値や設定値を取得・設定可能な詳細操作コマンドの2種類を搭載。
  • 周期的な計測値自動出力も可能。
  • 動作安定性が向上するWDT(ウォッチドックタイマ)搭載

主な特徴:指向性が少ない

指向性誤差とは

左の図は、どの方向からの風をどの程度検知できるかを表した、“指向性”を表した図です。
「理想」は、どの角度からの風も、同じように感度を持つセンサになり、赤のラインの特性になります。
安価な熱式風速センサの多くは、計測対象の流れ方向が決まっています。“指向性プローブ例“の様に、正面からの流れは正確に測れるものの、角度がずれると、計測値が低くなる特性を持っています。
住環境や自然環境下など、流れ方向が不定の場所での計測には、指向性の少ないセンサが求められます。

水平方位の指向性

HWS-19-DISに接続できるP-X19CLは、どの方向からの風に対しても、ある程度の誤差範囲で検出可能な能力を持っています。

※左記の図は、計測値の一例です。保証値ではありません。

主な特徴:検出部が薄い

検出部は、わずか極薄1.5mm

プローブ部は、板厚0.4mmを使用しています。
検出素子も含めて検出部の厚みは1.5㎜。
流れ場の影響を小さくしつつ、指向性を低減させています。

主な特徴:簡易風向検出機能

HWS-19-DISには、簡易風向検出機能が備わっています。
1軸の風向検出機能を備えており、風がセンサの表側から吹いているのか、裏側から吹いているのかが判るようになっています。

アプリケーション

  • エアコン機器内、空調システムの流量制御/流向制御・モニタ用センサとして
  • 住宅やビル・工場などの、エアコンなどHVAC管理用センシングとして
  • データセンタの空調管理用として
  • 脱炭素社会の実現に向けた、省エネ運転用の状況把握センシングとして
  • クリーンルームや感染症対策、分煙等のエアフローの把握として
  • 空調機器やエアリークの動作把握に
  • 工場など、ワークへの気流影響把握に
  • その他、風の把握をしたいアプリケーションに

外形図

仕様

型式HWS-19-DIS
方式熱型 風速検出方式(ヒートプローブ式)
測定範囲0.00~20.00m/sec. ※プローブによる
指向性誤差プローブによる
応答性プローブによる
電源入力3.5~5V の安定化電源
消費電力T.B.D. (【参考値】 150mW 以下※1)
保護回路サージアブソーバ(通信回路)
外付ウォッチドックタイマ(オプション)
計測値出力シリアル通信、アナログ電圧出力
・シリアル通信
 出力項目:風速計測値、気温計測値
 ボーレート:9.6~38.4kbps/ストップビットなし/パリティなし/フロー制御なし。
 送信モード:定期的送信モードと、コマンドによる双方向通信モードを利用可能。
 信号レベル:3.3V CMOS レベル
・アナログ電圧出力※2
 出力信号:0.15-3.15V 出力
 出力レンジ:任意に設定可能
使用環境0~50℃ 20~90%RH
結露および水滴付着の無き事
大きさ15mm×28mm×7mm (本体のみ)
補足※本品は、屋内での使用を前提としています。
※仕様・外寸は、改良の為予告なく変更する場合があります。
※1:プローブの品種により異なります。
※2:オプションです。

HWS-19-DIS 仕様書

風速センサモジュール デモムービー
